Comment naviguer et annoter un modèle dans Navisworks ?
Navisworks n’est pas uniquement un outil de clash detection. C’est une plateforme de revue de maquette à part entière. Pour qui souhaite explorer un modèle BIM en profondeur, le logiciel offre des modes de navigation variés, des viewpoints sauvegardables, des redlines pour annoter, des outils de mesure et des plans de coupe dynamiques. Ce guide vous montre comment exploiter ces fonctions pour préparer et animer des réunions de coordination efficaces, sur vos projets BTP.

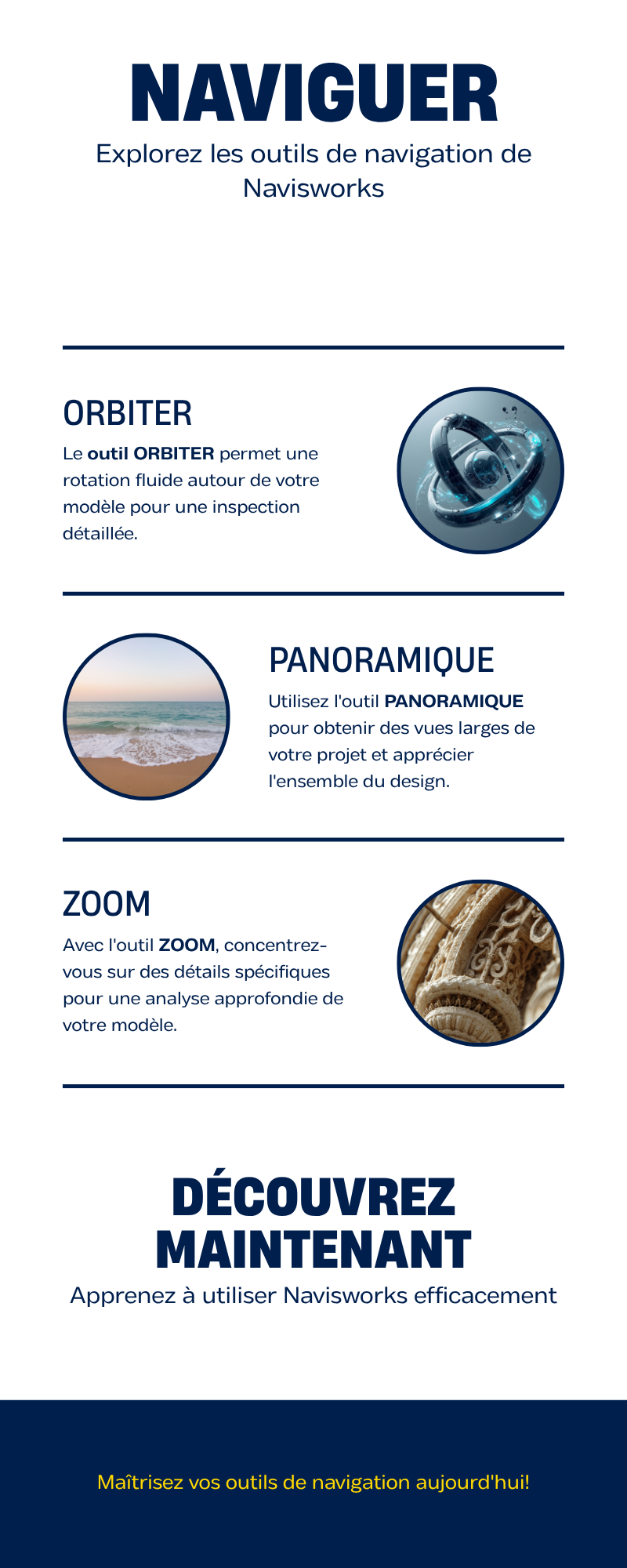

Modes de navigation 3D dans Navisworks
La navigation dans Navisworks repose sur trois modes principaux, chacun adapté à un usage précis. Les maîtriser, c’est gagner du temps lors de chaque session de travail — qu’il s’agisse d’une revue de coordination ou d’une vérification rapide avant réunion.
Le mode Examiner (orbit)
Le mode Examiner fait tourner le modèle autour d’un point pivot. C’est le mode par défaut pour explorer la maquette numérique en rotation libre. Vous l’activez depuis l’onglet Point de vue ou directement avec la molette et les boutons de la souris.
Pour la navigation à la souris, les raccourcis fondamentaux sont les suivants : la molette permet de zoomer, le bouton central enfoncé fait pivoter le modèle en orbite, et Shift + bouton central active le panoramique latéral. Ces raccourcis sont cohérents avec la plupart des logiciels 3D professionnels, ce qui facilite la prise en main pour les utilisateurs venant de Revit ou d’AutoCAD.
Le mode Parcourir (walk)
Le mode Parcourir simule un déplacement à hauteur d’homme dans le bâtiment. Il respecte la gravité et la hauteur de l’avatar configurée dans les paramètres. Ce mode est particulièrement utile pour vérifier les hauteurs sous plafond, contrôler la visibilité des issues de secours ou valider l’accessibilité des locaux techniques.
En formation, j’ai vu des équipes utiliser ce mode pour convaincre les maîtres d’ouvrage lors de présentations de projet. Le fait de « marcher » dans le bâtiment avant même que les fondations soient posées produit toujours un effet saisissant sur les non-initiés au BIM. La puissance de cet outil dépasse largement la détection de clashs.
Ajustez la vitesse de déplacement et la hauteur de l’avatar dans les options de navigation pour coller à la réalité du bâtiment. Sur un entrepôt logistique, vous naviguerez différemment que sur un appartement.
Le mode Vol (fly)
Le mode Vol offre une navigation libre en 3D, sans contrainte de gravité ni de collision avec les parois. Vous traversez littéralement les éléments pour accéder aux zones difficiles d’accès : combles, gaines techniques étroites, intérieur d’un voile béton. C’est le mode de prédilection pour l’analyse des réseaux MEP dans des espaces contraints.
Pour passer rapidement d’un mode à l’autre sans aller dans les menus, faites un clic droit dans la fenêtre 3D : un menu contextuel propose directement les modes de navigation. Sur chantier, lors d’une revue en salle de réunion, ce raccourci fait gagner de précieuses secondes devant un écran partagé.
Créer et organiser des viewpoints
Les viewpoints sont l’une des fonctions les plus sous-estimées de Navisworks. Un chef de projet m’a confié qu’avant de les connaître, il passait 15 minutes en réunion à retrouver chaque zone problématique dans le modèle. Depuis qu’il prépare ses sessions avec des viewpoints nommés, il enchaîne les points en moins d’une heure.
Ce que contient un viewpoint
Un viewpoint ne sauvegarde pas uniquement la position de la caméra. Il mémorise également :
- La position et l’orientation exacte de la caméra dans l’espace 3D
- Les éléments visibles et masqués au moment de la capture
- Les remplacements de couleur appliqués aux éléments
- Les plans de coupe actifs et leur position
- Les annotations redlines associées à cette vue
C’est cette capacité à mémoriser un contexte complet — et pas seulement un angle de vue — qui fait des viewpoints un outil structurant pour la coordination BIM.
Créer et nommer un viewpoint
1. Positionnez-vous sur la zone d’intérêt avec le mode de navigation adapté.
2. Allez dans l’onglet Point de vue puis cliquez sur Enregistrer le point de vue.
3. Nommez le viewpoint de façon explicite en suivant une convention rigoureuse. Exemple : R+2 — Conflit CVC/STR — Local technique 214. Évitez les noms génériques comme « Vue 1 » ou « Nouveau viewpoint ».
4. Organisez vos viewpoints en dossiers par discipline, par étage ou par thème (Conflits, Questions, Validations, Présentation client).
5. Le fichier NWF sauvegarde les viewpoints automatiquement. Vous pouvez également les exporter en BCF pour les partager avec les équipes de conception.
Partager des viewpoints avec les équipes
Les viewpoints sauvegardés dans un fichier NWF peuvent être partagés directement. Pour une collaboration plus avancée, l’export en format BCF (BIM Collaboration Format) permet aux ingénieurs d’ouvrir le point de vue directement dans Revit, centré sur la zone concernée, sans avoir à retrouver manuellement l’emplacement dans le modèle. Ce workflow BCF est au cœur de la coordination BIM multi-logiciels — nous le détaillons dans notre guide sur la détection de clashs.
Annoter la maquette avec les redlines
Les redlines sont des annotations graphiques superposées à la vue 3D. Leur nom vient de la pratique de correction sur plans papier : le responsable BIM « rougissait » les zones problématiques au feutre rouge. Dans Navisworks, ce principe est digitalisé et directement associé aux viewpoints.
Les outils de redline disponibles
Activez les outils de redline via l’onglet Révision, section Redline. Vous disposez des outils suivants :
- Trait libre : pour entourer ou souligner une zone
- Ligne droite : pour pointer vers un élément précis
- Rectangle : pour délimiter une zone problématique
- Ellipse / cercle : pour mettre en évidence un conflit ponctuel
- Texte libre : pour ajouter un commentaire directement sur la vue
- Nuage de révision : forme en arc de cercle consacrée pour signaler les zones à réviser
Chaque outil propose un choix de couleur et d’épaisseur de trait. Adoptez une convention d’équipe : rouge pour les conflits bloquants, orange pour les questions en suspens, vert pour les validations. Cette cohérence visuelle rend les réunions de coordination beaucoup plus lisibles.
Associer les redlines aux viewpoints
Une redline n’a de valeur que si elle est sauvegardée. Le processus est le suivant : positionnez-vous sur la zone concernée, dessinez votre annotation, ajoutez un commentaire texte si nécessaire, puis sauvegardez le viewpoint. Les annotations sont automatiquement liées à ce viewpoint et réapparaissent à chaque consultation.
Les redlines sont visibles uniquement en vue 2D (l’écran de navigation). Elles ne sont pas intégrées à la géométrie 3D du modèle. Si vous exportez une capture depuis la vue 3D sans avoir affiché le bon viewpoint, vos annotations n’apparaîtront pas. Sauvegardez systématiquement votre viewpoint après chaque annotation.
Redlines et exports
Les viewpoints annotés peuvent être exportés sous plusieurs formats. L’export en BCF inclut la capture d’écran du viewpoint avec les redlines visibles, ce qui permet aux équipes qui ne disposent pas de Navisworks de comprendre le commentaire. Pour les rapports formels, consultez notre article sur la façon de générer un rapport de clashs : les viewpoints annotés peuvent y être intégrés directement.
Mesurer distances, surfaces et angles
Sur un projet à Montpellier, lors d’une revue de maquette avec le bureau de contrôle, un désaccord portait sur la hauteur libre disponible dans une gaine technique. En moins de deux minutes, j’ai mesuré la distance directement dans le modèle devant toute l’équipe. La mesure était irréfutable : 1,80 m là où le cahier des charges en exigeait 2,10 m. L’outil Mesurer a tranché une discussion qui aurait pu durer une heure.
Les types de mesure disponibles
Accédez aux outils de mesure via l’onglet Révision, section Mesurer. Navisworks propose quatre modes :
- Mesure de point à point : distance directe entre deux points cliqués sur la maquette numérique
- Mesure de ligne multiple : additionne les distances sur un tracé en plusieurs points (utile pour mesurer un chemin de câble ou une canalisation)
- Mesure d’angle : angle formé entre deux vecteurs définis par trois points
- Mesure de surface : surface délimitée par un contour de points
Précision et accroche
La précision des mesures dépend directement de la qualité de la maquette numérique. Navisworks accroche aux points, aux arêtes et aux faces des éléments modélisés. Plus le LOD (Level of Detail) est élevé, plus l’accroche est précise. Sur des modèles IFC importés depuis différentes disciplines, vérifiez que les éléments sont bien positionnés avant de prendre des mesures critiques.
Sauvegarder les mesures
Les mesures ne sont pas sauvegardées automatiquement dans le fichier. Pour conserver une mesure importante, la méthode recommandée est de sauvegarder le viewpoint immédiatement après la mesure : la capture d’écran du viewpoint inclut la mesure affichée à l’écran. Vous pouvez ainsi documenter toutes les vérifications dimensionnelles d’une session de contrôle.
Utilisez l’outil Transformer les mesures en redlines (disponible dans les options de mesure) pour convertir une mesure en annotation permanente sur le viewpoint. La cote devient une redline et reste visible lors des relectures ultérieures, même si vous avez réinitialisé l’outil de mesure.
Plans de coupe dynamiques
Les plans de coupe — ou Section Planes — sont l’un des outils les plus puissants pour l’analyse de l’intérieur d’un bâtiment. Ils permettent de trancher le modèle en temps réel, sans modifier la géométrie, pour révéler ce que la vue extérieure ne montre pas.
Activer et positionner un plan de coupe
Activez les plans de coupe via Point de vue → Plans de coupe → Activer les plans de coupe. Une boîte de dialogue vous permet de contrôler jusqu’à six plans simultanément : haut, bas, gauche, droite, avant, arrière. Chaque plan peut être activé ou désactivé indépendamment.
Pour déplacer un plan de coupe, utilisez les flèches de déplacement dans la boîte de dialogue ou, pour plus de précision, saisissez directement une valeur de décalage numérique. Sur un bâtiment R+5, vous pouvez ainsi naviguer étage par étage en déplaçant le plan de coupe horizontal par tranches d’environ 3 mètres.
Combiner les plans de coupe avec les viewpoints
Comme mentionné précédemment, les plans de coupe font partie de l’état mémorisé par un viewpoint. Cela signifie que vous pouvez créer des vues de coordination ciblées : un plan de coupe positionné au niveau d’un entresol technique, une vue de dessus, une redline pointant le conflit. Le viewpoint restitue fidèlement ce contexte à chaque ouverture.
Box de coupe pour les zones restreintes
Pour analyser une zone très localisée — un nœud de croisement de réseaux, une traversée de dalle, un angle de toiture — utilisez la box de coupe (Section Box). Elle définit un parallélépipède autour de la zone d’intérêt et masque tout ce qui est en dehors. C’est l’outil idéal pour isoler visuellement un conflit sans modifier la sélection des éléments.
1. Sélectionnez les éléments de la zone à analyser dans l’arborescence de sélection.
2. Faites un clic droit sur la sélection et choisissez Zoom sur les éléments sélectionnés pour centrer la vue.
3. Allez dans Point de vue → Plans de coupe → Box de coupe.
4. Ajustez les faces de la box avec les poignées pour délimiter précisément la zone d’analyse.
5. Sauvegardez le viewpoint pour conserver cette vue de détail.
Organiser une revue de maquette efficace
Une revue de maquette réussie ne s’improvise pas. Elle se prépare. L’erreur la plus fréquente que j’observe en formation : des équipes qui ouvrent Navisworks en réunion, naviguent à l’aveugle dans le modèle et perdent du temps à retrouver les zones à discuter. Avec une préparation méthodique, une heure de réunion suffit à traiter vingt points.
Préparer la session en amont
Avant chaque réunion de coordination, consacrez 30 minutes à la préparation dans Navisworks :
- Chargez le modèle fédéré à jour et vérifiez que toutes les disciplines sont présentes
- Naviguez dans le modèle et identifiez les zones à aborder
- Créez un viewpoint par sujet, nommé avec la convention d’équipe
- Annotez chaque viewpoint avec les redlines et commentaires appropriés
- Organisez les viewpoints dans des dossiers par ordre du jour
- Sauvegardez le fichier NWF et partagez-le sur le CDE (Common Data Environment) si disponible
Pendant la réunion
En réunion, parcourez les viewpoints dans l’ordre du jour. Pour chaque point, affichez le viewpoint, laissez les participants examiner la zone, notez les décisions dans les commentaires du viewpoint. Si un consensus est trouvé, créez un nouveau viewpoint « Validé » pour archiver l’état approuvé. Si un point reste ouvert, exportez-le en BCF avec le commentaire de la décision prise.
Cette méthode produit automatiquement un compte-rendu visuel de la réunion : chaque viewpoint documenté constitue un point du PV, avec la vue, l’annotation et le commentaire associés. Les parties prenantes absentes peuvent consulter les viewpoints après la réunion et comprendre le contexte sans avoir assisté à la session.
Combiner viewpoints, redlines et BCF
Le workflow complet d’une revue de maquette efficace combine ces trois outils en séquence : les viewpoints structurent la navigation, les redlines documentent visuellement les observations, le BCF transmet les actions correctives aux modeleurs. Ce pipeline est détaillé dans notre article sur la formation Navisworks complète, où nous couvrons chaque étape avec des exercices pratiques sur des maquettes réelles.
Pour les réunions en présentiel sur grand écran, activez le mode Présentation plein écran de Navisworks. Il masque tous les panneaux latéraux et donne toute la place à la vue 3D. Les participants voient le modèle sans distraction. Revenez à l’interface complète avec la touche Échap.
Maîtrisez Navisworks de A à Z
Navigation 3D, viewpoints, redlines, clash detection, TimeLiner 4D — une formation structurée en 3 niveaux pour gagner en efficacité sur vos revues de maquette.
Découvrir la formation →Questions fréquentes
Quelle est la différence entre un viewpoint et une animation de caméra dans Navisworks ?
Un viewpoint capture une position fixe de la caméra à un instant T, avec son contexte complet (éléments visibles, plans de coupe, redlines). Une animation de caméra est une séquence de viewpoints interpolés produisant un parcours continu — c’est ce qu’on utilise pour les présentations ou les films de synthèse 4D. Pour une revue de coordination, les viewpoints statiques sont largement suffisants et beaucoup plus rapides à produire.
Les redlines sont-elles visibles par les autres membres de l’équipe ?
Les redlines sont stockées dans le fichier NWF (Navisworks File Set) ou NWD (Navisworks Document). Si vous partagez ce fichier avec vos collaborateurs, ils verront vos annotations en ouvrant les viewpoints correspondants. Pour partager des annotations avec des équipes utilisant d’autres logiciels (Revit, ArchiCAD, etc.), exportez vos viewpoints annotés au format BCF : la capture d’écran avec les redlines est incluse dans l’export.
Comment mesurer précisément dans Navisworks si le modèle IFC est mal positionné ?
La précision des mesures dépend directement du positionnement des éléments dans le modèle. Si les maquettes IFC importées ne sont pas calées sur un point de référence commun, les mesures inter-disciplinaires peuvent être faussées. Avant toute mesure critique, vérifiez l’alignement des modèles dans l’onglet Accueil via la gestion des fichiers ajoutés. Un modèle mal calé doit être corrigé à la source dans le logiciel d’origine (Revit, Tekla, etc.) avant l’import dans Navisworks.
Peut-on utiliser les plans de coupe pendant une détection de clashs ?
Non, les plans de coupe affectent uniquement l’affichage visuel dans la fenêtre de navigation. Clash Detective analyse la géométrie complète des modèles, indépendamment des plans de coupe actifs. En revanche, vous pouvez activer un plan de coupe après avoir sélectionné un conflit dans les résultats du clash pour mieux comprendre le contexte spatial du conflit — c’est une pratique courante lors de l’analyse des résultats.
Est-il possible d’exporter des viewpoints Navisworks vers Revit ?
Oui, via le format BCF (BIM Collaboration Format). En exportant vos viewpoints en BCF depuis Navisworks, les ingénieurs Revit peuvent les importer directement dans leur modèle. Revit s’oriente automatiquement sur la zone concernée, avec la même position de caméra et les annotations affichées en surimpression. Ce workflow est au cœur de la coordination BIM openBIM et élimine les échanges de captures d’écran par email.
